一．項目背景

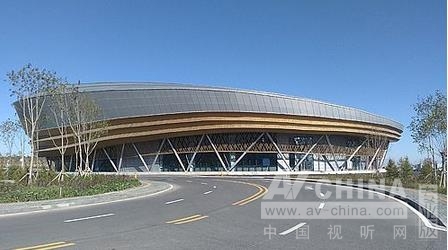

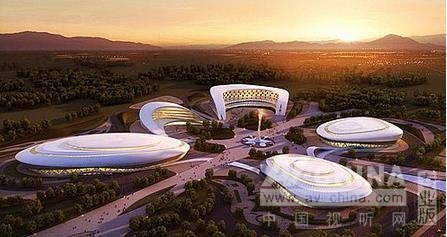

全國第十三屆冬季運動會（簡稱“十三冬”）將于2016年1月20日在烏魯木齊開幕，于1月31日閉幕。冬運會場館建設主要包括冰上項目比賽場館和雪上項目比賽場地設施建設兩部分。冰上項目比賽場館即自治區冰上運動中心，位于烏魯木齊縣南山旅游基地，占地面積450畝，總建筑面積78941.41平方米。主要承擔速度滑冰、短道速滑、花樣滑冰、冰球、冰壺比賽，共3個大項6個分項47個小項的比賽。
捷控憑其穩定的產品質量，優質的服務口碑，音視頻系統曾多次應用于政府機關，奧運會，世博會，省運會...本次再次有幸從眾多競爭中脫穎而出，為新疆冬運會體育館打造一個IPAD多媒體音視頻系統。
捷控IPAD音視頻系統裝備新疆冬運會體育館
二.客戶需求
要求操作簡單、人性化、智慧化；
要求整個系統可靠性高；
盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
能夠控制投影機，進行開/關機、輸入切換等功能；并控制屏幕，實現屏幕的上升、停止、下降功能；
能夠實現電腦，攝像頭等信號自動切換控制功能；
能夠控制音量，進行音量大小的調節功能。
三.設備清單
|
序號 |
設備名稱 |
設備產商 |
設備型號 |
|
1 |
4x4 AV矩陣 |
CREATIVE |
CRV-AV0404 |
|
2 |
4x4 VGA+音頻矩陣 |
CREATIVE |
CRV-VGA0404-A |
|
3 |
電源管理器 |
CREATIVE |
CRV-PN8 |
|
4 |
VGA網絡傳輸 |
CREATIVE |
CRV-VGA-CAT5E/R |
|
5 |
中央控制主機 |
CREATIVE |
CRV-E-CP2 |
四.解決方案
會議室控制核心設備采用可編程中控系統主機CRV-ECP2，會議所有設備如投影機、DVD影碟機、電動幕布、投影機吊架等等設備均通過中控主機控制，實現一鍵聯動控制功能。人機交互式操作平臺搭配的是IPAD觸摸屏，采用預編程的方式，對需要控制的設備進行觸摸屏程序預編程。
在使用中可以通過IPAD相關的頁面操作對會議室配置的設備如攝像機、電動幕布、大屏幕LED電視機、攝像機吊頂式升降架、功放、音箱等等會議室內的所有相關設備及會場環境燈光進行有效控制。
1. 通過路由器實現ipad與中控主機連接，實現中控主機對ipad端APP觸發信息的接收。
2. 通過中控卡的NET總線控制繼電器CRV-PN8，從而控制外圍設備的電源開關。
3. 通過中控主機串口控制投影架的升降和幕布的升降
4. 通過中控卡的串口控制投影機的開關機和信號源的切換，通過串口控制矩陣視頻信號切換通。
在此項目中，捷控系統工程師還為其設計了不同情景模式按鈕；所有設備的操作都只需通過觸摸屏或控制面板上的一個按鈕就能解決。如果有預先沒有料到的使用需要，亦可根據用戶需求，自行編輯控制指令，方便簡捷，不需要更改現有設備便能滿足日后的不同需求。
|
