Roland專業數字調音臺游走在國內演出、大型會議場所的同時，也在全球各地的演出場所霸占了一席之地。其中M-5000及M-5000C更是出入各大國際演出會議，今天就跟隨Roland調音臺，看看他們?cè)谖靼嘌绹?guó)家級演出場所是如何Hold住全場的。
西班牙“春晚”的選擇不會錯
Roland專業音頻設備保證了直播質量
巴塞羅那新年前夜的慶祝活動是西班牙全年最盛大的活動，活動現場共有大約 95,000 人參加，并在西班牙電視臺直播播出，觀看人數超過100萬人。這場盛大的慶祝活動從蒙特惠克山脈一直延伸到城市的 Espanya 廣場，沿著 Maria Cristina 大道一直都有音樂和表演。Focus 是巴塞羅那最大的制作公司之一，負責當晚演出外景的音頻，燈光和視頻。在2016年西班牙巴塞羅那的新年活動上，Roland數字調音臺Hold住了整場。
主擴聲工程師 AaronAlcántara 與 Roland M-5000 和 M-5000C
現場采用了 Roland M-5000 和 M-5000C 現場數字調音臺作為首選調音臺，整場活動的音頻采用 REAC （ Roland 以太網音頻通信 ）協議傳輸。由于現場是一個需要 80 多個輸入的主擴聲和監聽的系統， Roland 的現場混音臺被 Focus 指定為最終使用設備，以及包括給 12 套延時補聲音箱的擴聲。Roland ProAV 產品經理 Nico Suárez 提供給 Focus 大量的現場技術支持。
產品清單
l 1 x M-5000 主擴聲
l 1 x M-5000 監聽
l 1 x M-5000C 電視直播和 PA 系統
l 1 x M-5000C 備用
l 2 x S-4000S-3208 32*8 接口箱
l 1 x S-2416 24*16 接口箱
l 1 x S-0816 8*16 接口箱
l 12 x M-48（每處延遲補聲各一個）
l 2km REAC 線材設施
控制臺之間可以無縫地同時進行廣播和現場制作，真正展示了 M-5000 和 M-5000C 的 OHRCA 可配置架構的靈活性和適應性。主擴聲位置的 M-5000 給來自于舞臺上接口箱的 98 個通道混音后，將信號分出一路給用作監聽控制臺的另一臺 M-5000。對于兩調音臺，每個輸入通道都共享接口箱的同一路話放。緊湊型 M-5000C 用于給主持人，演員和背景視頻混音，然后也會到 PA 系統。用于直播電視廣播的所有視頻音頻信號直接接入 M-5000C 后面板上的輸入和一個用于視頻控制的接口箱Roland S-0816，然后在 M-5000C 上完成對電視直播音頻的混音。
Suárez，
在評論這一事件帶來的挑戰時說：
“這個節目非常復雜；超過 40 人在舞臺上同時表演現場音樂，還有歌劇演唱家，主持人，大量視頻進出。必須足夠靈活地應對現場實時變化的東西。Roland M-5000 是我們唯一的選擇，它完美無缺。”

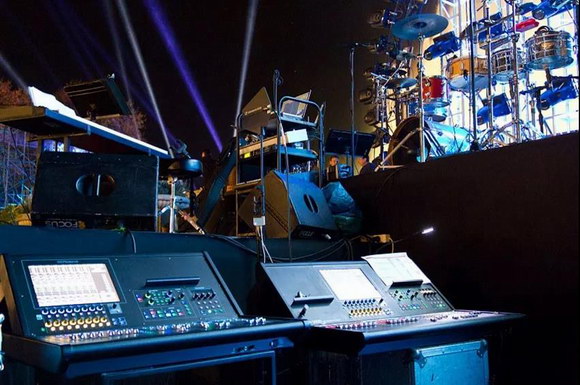

Roland M-5000 監聽混音臺和備用的 M-5000C
在舞臺區域，由兩個 Roland S-4000S-3208 數字蛇接口箱提供舞臺上的樂隊所需要的輸入接口。Roland S-2416接口箱為主持人和表演者提供所有的無線麥克風和入耳式麥克風的輸入接口，而 Roland S-0816 則處理視頻的音頻信號輸入以及減混音總線。
監聽位置的 M-5000 同時控制三種類型的監聽音箱——傳統的舞臺返送監聽，入耳監聽和配備給延時補聲音箱的 Roland M-48 個人混音器。M-5000 上的 2 個 Solo 總線可以將其中一個分配給舞臺返送監聽，另一個分配到入耳監聽。
Roland M-5000 和 M-5000C 所基于的 O.H.R.C.A 代表三個關鍵概念：開放；高分辨率；和可配置架構。這種架構沒有任何固定的配置，可以在多達 128 個輸入或輸出通道或總線的范圍內自由定義，基本上可以說是由操作者自行 “構建” 一個混音臺以適應當前場景。在任何輸入/輸出 配置中，分別有混音通道，輔助發送通道，矩陣通道，編組總線通道或減混音總線。所有的通道均以原始的 24bit/96kHz 高清音質傳輸。這種開放式音頻架構支持 Dante，MADI，Waves Sound Grid 和 REAC 音頻協議，甚至是使用 SDI，DVI 和 SFP 線纜傳輸視頻的音頻信號。直觀靈活的工作流程是 M-5000 控制界面設計的關鍵，配備 12 英寸彩色觸摸屏，四組 28 通道推子，多功能旋鈕和按鈕，選定旋鈕功能和整個用戶自定義部分。顯示屏明亮，在任何光線下都清晰可見。M-5000C 的寬度僅為74厘米，重量?jī)H為32千克，具有 M-5000 控制臺的所有靈活性和功能，但體積更小，使其成為巡演，廣播，劇院和現場表演的理想選擇。
看Roland M-5000 和 M-5000C
如何出色完成現場音頻直播任務
Roland M-5000 在 CERES 頒獎典禮上主擴聲位置
自 1933 年以來，梅里達劇院一直是 Festival de Mérida（Festival of Classical Theatre of Mérida）的舉辦場地，也是西班牙最古老的節日。世界著名的 CERES 頒獎典禮每年都會在西班牙梅里達羅馬露天劇院舉行，這個擁有 2000 年歷史的古羅馬露天劇場到現在仍然用于現場戲劇制作。這已經是 CERES 頒獎典禮在梅里達舉行的第四個年頭了，在劇院舉辦的十場夏季作品結束時，舉辦了頒獎典禮。Roland ProAV 產品在過去的三年里一直給這一活動提供設備以及技術支持，但在今年，是他們第一次使用全新的 Roland M-5000C 和 M-5000 分別作為監聽混音臺和主擴聲混音控制臺。
Nico Suárez 解釋了在 CERES 劇院頒獎典禮上使用的 Roland 混音系統——?jiǎng)≡含F(xiàn)場混音制作、西班牙電視臺現場直播、音樂家現場混音，這些都需要同時完成。
產品清單
l 1 x Roland M-5000 數字現場混音臺
l 1 x Roland M-5000C 緊湊型數字現場混音臺
l 1 x Roland S-4000S-3208 32*8 舞臺接口箱模塊
l 1 x Roland S-2416 24*16 舞臺接口箱
l 1 x Roland S-1608 16*8 舞臺接口箱
l 1 x Roland S-0816 8*16 主擴聲接口箱
l 8 x Roland M-48 個人混音器
l 1 x Roland R-1000 獨立錄音機
調音臺可同時無縫地為三種應用提供信號——廣播，劇院和現場音樂，這真正的展示了 M-5000 和 M-5000C 的 O.H.R.C.A 可配置架構概念的靈活性和適應性。從舞臺上的接口箱傳送的 90 個通道由負責主擴聲的 M-5000 混音，同時將信號復制給用作監聽混音臺的 M-5000C。對于這兩臺混音臺，都使用了共同的前置放大器用來放大輸入信號。M-5000 的可配置架構不僅真正實現了傳統的左右立體聲系統，也實現了一個完整的 5.1 環繞聲系統，可以為影院墻上的視頻投影提供音頻信號。來自 M-5000 后面板輸入和用于視頻控制的另一個接口箱Roland S-0816的輸入來自于用于直播電視的轉播車，混音之后再輸出回轉播車用來現場直播。
位于監聽位置的 Roland M-5000C
在舞臺區域，Roland S-4000S-3208 數字蛇提供的 32 個輸入專門用于舞臺上正在現場表演的樂隊的樂器輸入，后場樂隊和嘉賓樂隊使用的是不同輸入接口。第二個接口箱Roland S-1608的輸入用于舞臺區域周?chē)念~外監聽。在舞臺的一側，16 只無線麥克風連接到 Roland S-2416 接口箱的輸入接口。S-2416 的輸出用于輸出給功放和 PA 系統。
緊湊型的 M-5000C 同時控制了三種類型的監聽音箱——傳統的舞臺返送監聽，入耳監聽和 Roland M-48 個人混音器。工程師可以從控制臺位置聽到并調整所有三種類型的監聽音箱/設備。M-5000C 上的 2 個 Solo 總線允許將一個Solo 總線分配給舞臺監聽，一個分配到入耳監聽。舞臺樂隊的每個成員都擁有自己的 M-48 個人混音器，可以控制和收聽他們自己的混音，非常適合在舞臺上監聽音箱不是特別響亮的廣播。
Pepe Ferrer，
音響系統設計師和主擴聲工程師
“CERES 可能是我們每年工作最復雜的節目之一。當我們開始看到今年的要求和腳本時，我立即反應出來這是 Roland M-5000 的工作。我很高興我們有機會使用它；它表現得非常好而且反應非常迅速。與前幾年我們使用的其他臺子相比，我們還注意到音頻質量水平提高了。從現在開始，M-5000 將是我以后工作的首選，毫無疑問。”
Pepe Ferrer 與 Roland M-5000C
Nico Suárez，
Roland ProAV 部門的技術支持：
“這種將現場音樂與戲劇表演相結合的制作是相當難的，更別說還要在現場直播，是 Roland 的 OHRCA 技術發揮了其所有潛力，能夠快速適應各種需求，能在不同的時刻提供對應的工作流程。這三個臺子工作起來就像一個整體一樣。”
